Расходомер с измеряющим конусом

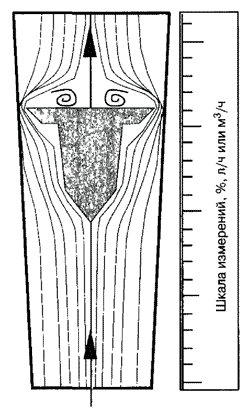

Во многих частях установки важно знать расход воды, который поступает, например, во флотатор или в биофильтр. Для этой цели можно устанавливать измерительные приборы, которые показывают расход воды. Расходомеры состоят из конической трубки, в которую помещен конус. Трубка устанавливается строго вертикально. Если вода течет снизу вверх через расходомер, конус перемещается в область большего диаметра трубки для того, чтобы соответствующее количество воды могло протекать через зазор между конусом и стенками трубки.

Если увеличивается поток воды, конус снова поднимается на необходимую высоту до стабилизации гидравлического сопротивления. Конус имеет визирную метку, с помощью которой можно считывать показания по расходу воды. Расходомеры с плавающим телом изготавливают из стекла или пластмассы, так что они могут применяться в установках с пресной и морской водой. Подобные конструкции имеются для воздуха и других газов. Для большого расхода воды применяется расходомер с магнитной или индуктивной регистрацией результатов измерения.
