Компрессор с боковым каналом

Используя на больших установках насосы с якорем нельзя достичь достаточной производительности. В этом случае используются компрессоры с боковым каналом. Изображение установки в разрезе наглядно показывает способ работы.

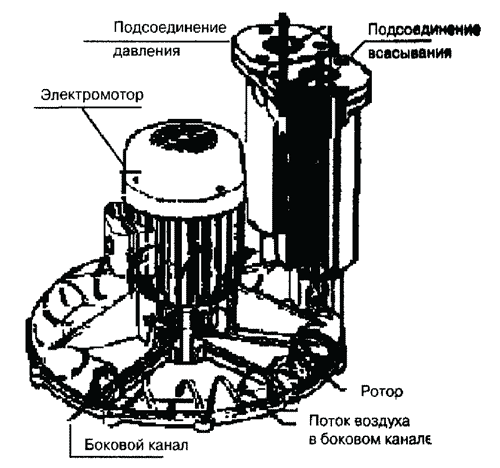

Компрессор с боковым каналом в противоположность мембранному насосу применяется в больших установках

Рабочее пространство состоит из пустотелого кольца, которое образуют стенки бокового канала. Слева и справа от мест разрыва в боковом канале находятся отверстия для всасывания и давления, Если ротор вращается, воздух через образованные лопастями отверстия выходит наружу и устремляется в большой канал, где встречается с другой лопастью. Этот процесс повторяется много раз. При движении по спирали через боковой канал и отсек лопастей воздух испытывает многоступенчатое сжатие. Компрессоры с обводными насосами подходят прежде всего для централизованного обеспечения больших устройств. Если принять во внимание, что система состоит из 250 аквариумов, которые должны снабжаться воздухом в количестве 200 л/ч (0,2 м3/ч,) для каждого аквариума, необходимое количество воздуха будет равно 250 x 0,2 м3/ч = 50 м3/ч). Если выбирать с помощью диаграммы на стр. 218 компрессор, то следует опять подумать о потере напора.

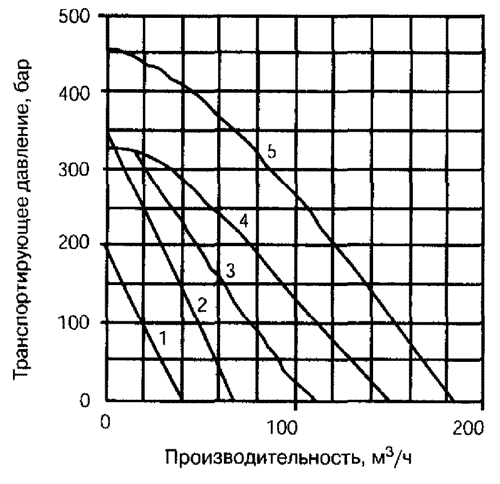

Диаграмма производительности различных компрессоров с боковым каналом

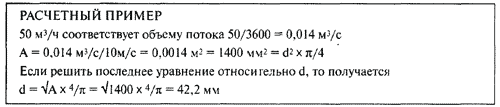

При 50 м3/ч компрессор создает напор 100 бар, что соответствует 1 м водного столба. Однако этого может быть мало для некоторых целей. Следует запланировать небольшой резерв и применять компрессор с большим противодавлением. При сомнениях уместно обсудить необходимую производительность имеющейся или запланированной установки с изготовителем или поставщиком. Всегда важно рассматривать всю потерю напора, т.е. сумму превосходящего напора воды, потерю в флотаторе, потерю в трубопроводе. Размеры трубопроводов получают, если скорость потока принимают 10 м/с. Тогда используют формулу V=Q/A или A=Q/V, причем V – скорость потока в м/сек, А – поперечное сечение трубы в м2, a Q – объем потока м3/с. В этом случае выбирается трубопровод с внешним диаметром от 50 мм. следовательно, с внутренним диаметром 40 мм. Приблизительный расчет дает для этого трубопровода в итоге потерю напора примерно 35 см водного столба при 10 поворотах в трубопроводе. Если компрессор 2 создает 1 м водного столба, то осталось бы 65 см напора, чтобы превысить давление аэратора и напор воды. Такой расчет очень приблизительный и может привести к заниженной производительности. Фактически следовало, как мы уже отмечали выше, выбирать компрессор по диаграмме 3. Другое решение – выбор большего диаметра трубопровода. Проверочный расчет дает: D = 63DN = 50 мм, потерю напора 15 см, 85 см для аэратора (флотатора) и напора воды. Теперь нужно решить, пригоден ли этот компрессор для данной установки или лучше выбрать более мощный.
