Воздушные насосы

Воздушные насосы можно назвать «легкими» аквариума. Если сегодня и есть системы, которые обходятся без воздушных насосов, то это аквариумы любителей. Воздух нужен, прежде всего, как источник кислорода. Воздух вводят в аквариум непосредственно через флотатор или с помощью внутреннего фильтра, причем, поднимающиеся пузырьки воздуха служат как для обогащения кислородом, так и для транспортирования воды через фильтр, причем используется так называемый принцип насоса «мамонт», который называется также воздухоподъемной системой. Большая часть насосов для аквариума работает по тому же принципу. Схематично работа насоса показана на рисунке на стр. 215. Катушка, намотанная на железный сердечник, создает переменное электромагнитное поле. Перед этой катушкой расположен вращающийся якорь, который имеет в головке два постоянных магнита, на другом конце якорь прочно связан с корпусом. Если насос будет включен. то электромагнитное поле управляет постоянным магнитом. Так как устройство используется при переменном токе, то электромагнитное поле 50 раз в секунду изменяет полярность. Столь же часто постоянный магнит притягивается и отталкивается. Вследствие этого колеблется вращающийся якорь. В центре вращающегося якоря укреплен стержень, который действует на мембрану головки насоса. Если в движении вибрирует вращающийся якорь, то эксцентрично вибрирует мембрана. Если она направляется в положение «А», то в голове насоса будет уплотняться находящийся там воздух. Таким образом закрывается пластина клапана 1 и открывается пластина клапана 2. Воздух устремляется наружу. В следующем цикле якорь достигает позиции «Б», мембрана оттягивается наружу, так что в голове насоса возникает пониженное давление. Вследствие этого закрывается пластина клапана 2. Это очень важно, так как иначе воздух снова бы засасывался и не попадал в воду.

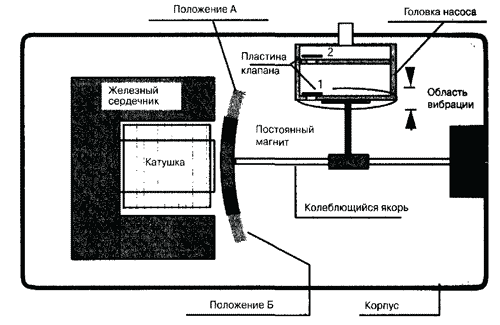

Конструкция мембранного насоса для аквариума

Пластина клапана 1 открывается вследствие пониженного давления, так что теперь воздух может всасываться в головку насоса вследствие пониженного давления. По этому принципу работают все известные воздушные аквариумные насосы. Есть различия в их производительности, от малопроизводительных – до 20 л/ч до более мощных с производительностью 1000 л/ч. Но есть граница производительности этого типа насосов. Существенная проблема состоит в том, что механические колебания якоря производят акустические колебания, следовательно, шумят. Изготовители пытаются уменьшить шум с помощью различных конструкций, прежде всего с помощью резиновых амортизаторов.
