Критерии выбора коэффициента полезного действия

В аквариумных установках потребление энергии является важным фактором, так как каждый ватт мощности относится к эксплуатационным расходам. Поэтому коэффициент полезного действия насосов является важным критерием в принятии оптимальных решений. Под коэффициентом полезного действия понимается отношение энергии, которая совершает полезную работу, к той, которая потребляется из сети.

При этом всегда важно указать, в каких точках или для каких конструктивных групп производятся эти измерения. Таким образом, можно рассматривать часть насоса, мотора или систему силового соединения в отдельности или исследовать всю систему. Если находят общий коэффициент полезного действия насоса, то нужно перемножить их друг с другом. Если исходить из того, что три компонента: двигатель, сцепление и насосная часть работают с КПД примерно 60%, то суммарный коэффициент полезного действия получается около 20%

(60/100 х 60/100 х 60/100 = 216000/1000000 = 21,6/100)

Это пример типичного коэффициента полезного действия для аквариумного насоса. При этом можно исходить из того, что большие насосы имеют больший коэффициент полезного действия по сравнению с компактными. Это общая закономерность в технике: большие системы, рассматриваемые отдельно, более экономичны.

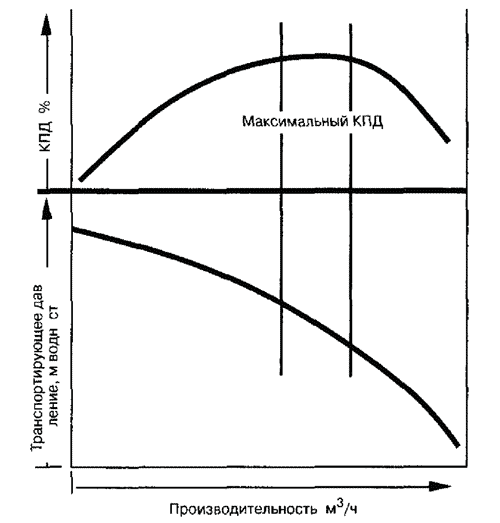

КПД центробежного насоса достигает максимума в интервале между половиной и двумя третями максимальной производительности

Поэтому коэффициент полезного действия у малых насосов с производительностью от 100 до 1000 литров в час составляет 15 – 18%, у насосов с производительностью от 1 до 15 м3 в час – 15 – 25%, и у больших промышленных насосов до 60%. Конечно, сами по себе эти показания мало что дают. Важно рассмотреть все параметры. Как показывает таблица слева, мощность, потребляемая насосом, не является постоянной во всей рабочей области. Важно знать, что абсолютная потребляемая мощность тем выше, чем ниже давление. Чем ниже напор, тем больше воды транспортируется и тем выше потребляемая мощность! И наоборот, потребляемая мощность при высоком давлении ниже. Эта закономерность часто меняется. На практике это означает: если насос дросселируется с помощью вентиля или шарового крана на стороне давления, то растет напор, падает количество транспортируемой воды, а, следовательно, потребляемая мощность. Следующий пример позволит это понять лучше. Если имеются два насоса одинаковой конструкции, причем один должен транспортировать воду на высоту два метра, другой применяется только для циркуляции воды, то последний из них имеет большую потребляемую мощность. Коэффициент полезного действия насоса также не постоянен: он изменяется в зависимости от режима. Соответственно, в конечных точках диаграммы производительности при максимальной подаче без противодавления и при максимальной высоте подъема без перемещения воды коэффициент полезного действия незначителен. В общем, можно констатировать, что коэффициент полезного действия достигает максимума между половиной и двумя третями максимальной производительности.

Используемая мощность для центробежного насоса тем выше, чем ниже преодолеваемое давление

Производительность, м3 Давление водного столба, Вт/м Потребляемая мощность, Вт/м
2,00 6,00 356,00
4,00 5 50 366,00
5,20 5,00 375,00
6,10 4,50 378,00
7,10 4,00 383,00
9,00 3,50 390,00
10,00 3,00 391,00
12,50 2,10 394,00

Центробежный насос из пластмассы, используемый в промышленности
