Выбор насосов

Критерии выбора мощности насоса

Перед покупкой водяного насоса хорошо было бы обдумать, какая конструкция насоса необходима. При этом нужно решить, какое количество воды будет циркулировать. Если имеются в виду дорогостоящие установки, следует выполнить от руки эскиз, чтобы выяснить какой путь, должен преодолеть насос. С помощью таблицы в главе о трубопроводах можно установить потери в трубопроводе. При простом решении задачи содержимое аквариума следует прокачать через быстрый фильтр, который находится в аквариуме в качестве внутреннего фильтра. В качестве эмпирической формулы можно принять, что содержимое аквариума должно перекачиваться один раз в час. Производительность насоса должна составлять, по крайней мере, 150 литров в час.

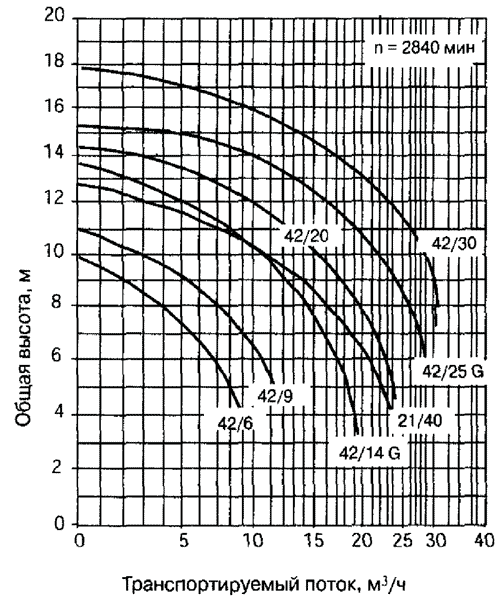

Диаграмма производительности различных центробежных насосов из пластмассы

Так как внутренний фильтр имеет незначительное сопротивление и к нему не присоединены никакие трубопроводы, в нем происходит незначительная потеря давления, так что насос разветвляет почти полную производительность. В этом случае с помощью рисунка на стр. 207 можно было бы выбрать фильтр типа 1040 и он был бы более чем достаточен. Для 500 литрового аквариума, нам был бы необходим насос, который без напора выдавал бы производительность 500 литров в час. В этом случае мы могли бы выбрать фильтр типа 1048. И, конечно, для 500-литрового аквариума не подходит установка с внутренним фильтром. Для аквариума такого размера фильтрующее устройство должно стоять под аквариумом или даже в подсобном помещении. Если есть закрытый быстрый фильтр, который подключен на стороне всасывания или напора, то из-за трения в шлангах, углах и вентилях потери напора составят около 0,3 метра водного столба. Это давление должно перекрываться насосом. Если теперь посмотреть на график производительности насоса 1048, очевидно, что при 0,3 метра водного столба он дает более низкую производительность подачи, которая, тем не менее достигает 500 литров в час, следовательно, насос можно оставить. Теперь мы знаем, что биологические фильтры дают определенные преимущества, и необходимо решить, заменять ли быстрый фильтр на биологический. Вода движется из аквариума в биофильтр свободно, но насос должен снова транспортировать поду в аквариум. В нашем случае мы с удивлением констатируем, что при применении насоса 1048 в аквариум вместо потока возвращается тонкая струйка. В чем дело? Мы же заменили только фильтр. С точки зрения гидравлики все очень просто. Быстрый фильтр является закрытым фильтром. Он создает напор воды, который вначале оказывает на него давление сверху, а в дальнейшем не влияет, так как он не связан с атмосферой

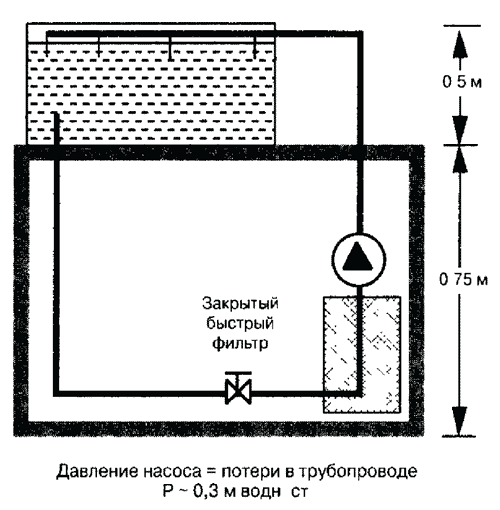

В закрытом быстром фильтре необходимо учитывать потерю давления в трубопроводе из-за трения, которое создается водным столбом, равным в нашем примере 0,3 м

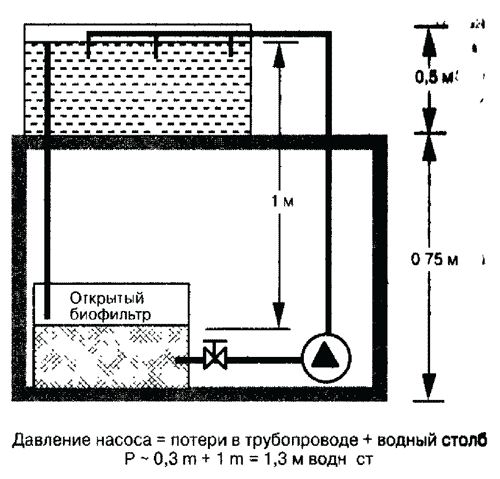

В большом открытом фильтре дополнительно к потере давления в трубопроводе за счет водного столба 0,3 м прибавляется величина водного столба, равная 1 м, и в общей сложности – 1,3 м водного столба

Насосу, следовательно, нужно, как и при использовании внутреннего фильтра, только преодолеть сопротивление трубопровода и потерю напора в фильтре. Биологический фильтр, однако, открыт. Он непосредственно связан с атмосферой, так что гидравлическая система разрывается. Транспортирующему насосу не помогает давление воды в аквариуме, так что общая энергия подачи должна обеспечиваться только насосом. Насос должен преодолевать поэтому наряду с сопротивлением трубопровода и потерей напора в фильтре еще различие между уровнями воды. Так как расчетный оборот составлял 500 литров в час, то необходим насос, который подает 500 литров в час при противодавлении 1,3 метра родного столба. По диаграмме производительности при этом значении насос 1048 не дает при этом давлении необходимой производительности. Следует выбрать более мощный насос. Диаграмма для насоса 1250 выглядит уже значительно лучше. Этот насос при противодавлении 1,3 метра водного столба дает требуемую производительность 500 литров в час. Этот пример показывает, что выбор насоса тесно связан с выбором фильтровальной системы. Следовательно, два насоса с равной максимальной производительностью в области давления могут тем не менее сильно различаться в производительности. Поэтому при покупке насоса в каждом случае нужно осведомляться не о значении производительности, а спрашивать диаграмму производительности! В каждом случае для определения параметров насоса следует к значению только напора (высоты подъема) добавлять потери за счет трубопровода.
