Электромагнитный приводной механизм

Эта конструкция представляет собой аквариумный насос с производительностью до 200 литров в час. Насос имеет отдельный двигатель с вращающимися частями. В нем создается электромагнитное вращающееся ноле, которое действует на постоянные магниты в области насоса и вращает их. (Эта связь иллюстрируется на рисунке.) Катушка, расположенная вокруг железного сердечника, возбуждает в нем электромагнитное поле. Очередность катушек и железных сердечников выбирается таким образом, чтобы электромагнитное поле вращалось.

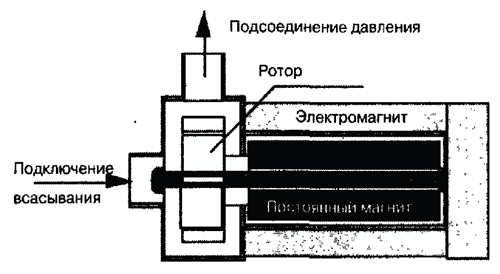

Сечение центробежного насоса с электромагнитным приводом

Железные сердечники расположены преимущественно таким образом, что они включают в себя постоянные магниты. Вследствие этого достигается хорошая мощность. Вращающееся электромагнитное поле влияет на постоянный магнит, который устремляется за полем. Таким способом здесь достигается чисто магнитное соединение. Поэтому есть возможность отказаться от дорогостоящих уплотнений между водой и двигателем. В простых типах конструкций встречаются проблемы, а именно: в момент разгона нельзя точно установить направление вращения, то есть ротор может вращаться как налево, так и направо. Поэтому перегородки ротора в насосе изготавливаются не в форме спирали (как это у большинства насосов), а прямыми, что вызывает незначительное падение производительности. При разгоне направление вращения может меняться даже многократно в течение короткого времени. Вследствие этого ротор подвергается чрезмерным перегрузкам, что в дальнейшем может привести к быстрому износу. Ненаправленный разгон является также причиной того, что многие из центробежных насосов с магнитным соединением после включения в воде сильно шумят. Из всего приведенного здесь ясно, что особенно важна тщательная установка насоса, при которой не повреждаются керамические валы. Чтобы устранить колебания, прежде всего при разгоне, керамические валы устанавливают в гибких креплениях из пластмассы, которые, с одной стороны, позволяют некоторое движение, с другой стороны, должны быть закреплены твердо. Отчасти именно поэтому конструкции подшипников для маленьких аквариумных насосов очень дорогие. Рабочее напряжение для большей части аквариумов 230 В. Тем не менее многие насосы, например, такие как погружные, применяются только тогда, когда они надежно изолированы и заземлены. Принципиально важно перед покупкой насоса ясно представлять, какой насос вы хотели бы использовать, так как не каждый насос может использоваться под водой. Некоторые насосы можно использовать как в погружном, так и в надводном режимах. В этом случае насос должен иметь прочные трубы или шланговые соединения. Если насос используется как погружной, следует, по меньшей мере, предусмотреть фильтр грубой очистки, который предотвращает засасывание животных или грубых частиц. Грубые частицы могут повреждать насос. Песок также не должен засасываться, так как он из-за своей твердости со временем разрушает корпус насоса.

Многие изготовители аквариумной техники предлагают многофункциональные насосы. Они подходят в качестве погружных насосов, а также в качестве насосов, расположенных снаружи. Особенно выгодны в связи с этим резьбовые шланговые соединения, которые при внешней установке гарантируют надежное закрепление шланга. Также важно, чтобы насос отсоединялся относительно просто, для того, чтобы удалять загрязнения. Рабочий диапазон центробежных насосов с электромагнитным подсоединением ограничен. Возможное давление по большей части составляет 5 метров водного столба, в то время как количество воды для насосов большого размера едва превосходит безнапорный режим, 3 – 4 м³/час. Поэтому они могут использоваться в большинстве домашних аквариумов. На стр. 207 внизу представлены типичные кривые производительности для различных насосов с электромагнитным подсоединением.
